玻纖增強熱塑性塑料，是將玻纖與樹脂熔融共混形成的。一般的復(fù)合材料的兩組分的相容性較好，復(fù)合材料的性能便優(yōu)越;而玻纖是無機化合物，與高分子樹脂相容性本身就差，直接用做填料，會影響增強效果。為了取得與熱塑性樹脂較好的相容性，或者稱與樹脂形成較好的物理相牢固的界面，玻纖必須經(jīng)界面處理劑(偶聯(lián)劑)處理。在生產(chǎn)玻纖增強的塑料材料時，為了便于加工，常常加入一定劑量的潤滑劑等物質(zhì)。一般地，玻纖增強塑料相對于基體樹脂，相對密度能增加6-20%;強度、耐熱性等可增加0.5-3倍。

一、玻纖增強材料的特點

在塑料的塑化和注射過程中，玻璃纖維始終保持著固體狀態(tài)不發(fā)生相變，不可避免的阻礙了物料的流動，降低了物料的流動性。確定工藝條件時要注意這些問題，采取相應(yīng)的工藝，以免產(chǎn)生充模不足、熔接痕明顯、纖維分布不均等缺陷。

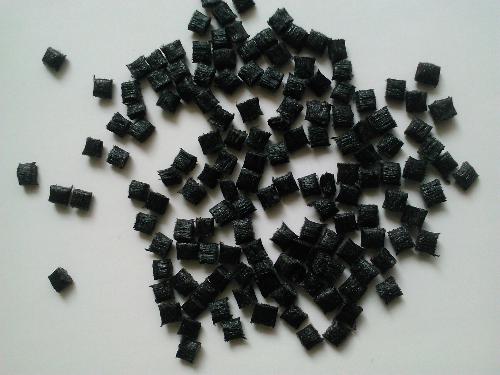

玻纖增強粒子

玻纖增強樹脂的收縮率一般比非增強的低1/4～1/2，且收縮率隨料流方向的不同而有所不同，沿料流方向的收縮率小，垂直于料流方向的收縮率大，澆口處收縮小，遠離澆口部分的收縮變化大。

受玻纖長徑比在樹脂中含量以及分布等的影響，樹脂性能不穩(wěn)定，給加工和產(chǎn)品最終表觀質(zhì)量和尺寸的均勻性帶來一定的影響。玻璃纖維易浮于制品表面，使制品表面不光潔，影響制品外觀。制品的表面光澤與型腔粗糙度、工藝條件有關(guān)，提高物料和模具溫度、合理設(shè)置注射速率和注射壓力，通常都有利于提高制品的表面光澤。

玻纖的加入雖然不會改變塑料的高分子結(jié)構(gòu)，但會程度不同地改變塑料的物理性能：有些非吸濕性塑料加入玻纖增強后，會產(chǎn)生吸濕作用，為此，還需在成型之前進行干燥。

二、玻纖增強材料模具設(shè)計特點分析

熱塑性增強塑料與普通塑料在產(chǎn)品設(shè)計及所使用的模具方面既具有相同點，又因增強材料的特性而具有一些不同點。

1.玻纖增強材料對應(yīng)制品結(jié)構(gòu)分析

塑料制品的各處壁厚都追求均勻化。制品的壁厚設(shè)計得均勻，就能夠控制或克服在成型過程中因為壁厚過厚而造成的凹陷以及因為冷卻不均而產(chǎn)生的變形(因為壁厚不均造成冷卻不均)等缺陷。對于有特殊用途，而不能達到壁厚一致的情況下，在壁厚尺寸變化部位應(yīng)采用過渡尺寸，不宜驟變。

2.玻纖增強材料注塑模具結(jié)構(gòu)分析

(1)澆口位置和數(shù)量

模具澆口位置和數(shù)量設(shè)計合理，可大大降低制品收縮的不均勻性。

玻璃增強材料由于收縮的不一致，還會造成縱、橫向強度相差近一倍，且熔接線處形成強度差的薄弱環(huán)節(jié)[3];玻纖材料制件易出現(xiàn)浮纖，浮纖是纖維表現(xiàn)在塑膠原材表面的現(xiàn)象，浮纖的程度受澆口位置的影響，會出現(xiàn)表面顏色不均勻的現(xiàn)象，這些現(xiàn)象在體積較大，顏色較深(例如黑色)的制件上體現(xiàn)較明顯。因此設(shè)計模具時，要合理安排澆口數(shù)量和澆口位置，才能打出性能一致的制品。

浮纖是出現(xiàn)在沒有進澆口的兩側(cè)，造成制品表面顏色不均。無論怎樣調(diào)節(jié)工藝參數(shù)，也無法改善此現(xiàn)象。因此，考慮用改變澆口位置和數(shù)量來改善。

加了兩個進澆口之后，它的表面比原本只有兩個進澆口的制品的表面均勻。由此現(xiàn)象可以總結(jié)出，進澆口的位置和數(shù)量影響到玻纖的眾橫取向以及浮纖的出現(xiàn)。

(2)脫模機構(gòu)

由于玻纖增強材料的收縮率較低，在不宜設(shè)置脫模斜度的部位應(yīng)充分考慮增加脫模力。一般的頂出采用頂桿、頂板或混合式。低收縮率使得包裹型芯的力量較小，在成型時容易出現(xiàn)粘前模現(xiàn)象，在設(shè)計時要注意克服這一問題。以上述制品為例，在未對模具修改前，發(fā)現(xiàn)制品粘前模，無論如何調(diào)整注塑工藝條件，都很難解決這一問題。因此，必須對模具進行修改。

型芯側(cè)面有一排小孔，這一方案是前期試模發(fā)現(xiàn)粘前模后，經(jīng)過改模加上的，原本模具側(cè)面沒有這些小孔。當模具動模上沒有這些小孔時，打出來的制品因為收縮率小，總是粘在前模上，使制品難以脫模;動模上加上這些小孔，是為了加大制品對動模的黏附力，使制品跟著動模一起走，防止制品總是粘在前模上。

三、玻纖增強材料成型工藝特點分析

1. 溫度

下表列出了常用玻纖增強材料的使用溫度。

從表1可以總結(jié)出：加了玻纖的材料的加工溫度一般比沒加玻纖增強的材料的使用溫度高10-20℃。

2.注射工藝、保壓參數(shù)的設(shè)定

使用玻纖材料的模具，最值得注意的是注射壓力和注射速度。這兩個因素直接影響制品的表觀質(zhì)量和尺寸要求。一個制品表面存在一排亮點，而另一個則不會存在這種現(xiàn)象。

兩個制品的射出工藝參數(shù)的變量只有注射壓力。可見壓力對制品的表觀質(zhì)量影響很大。注射壓力過大就會在制品表面產(chǎn)生亮點，減小壓力。但是注射壓力小，制品的尺寸就會減小。因為客戶既要求表觀質(zhì)量也對尺寸有偏差范圍的控制。所以最后，也只能再通過修改模具來改善這個現(xiàn)象。

另外，保壓壓力和時間的設(shè)定可以防止熔體倒流，又可以調(diào)整模腔內(nèi)熔體的密實程度。適當?shù)谋嚎梢蕴岣咧破焚|(zhì)量。文中所舉圖例，使用的材料是PA/GF，由于PA/GF的粘度低、流動性較好(容易產(chǎn)生倒流)，所以制品成型后需要提供保壓。

四、玻纖材料常見其他缺陷分析及解決方法

玻纖材料注塑出來的制品經(jīng)常存在脆、易斷的現(xiàn)象(特別是小產(chǎn)品)。其原因可能是玻纖材料在注塑加工過程中受損了。因而為了防止玻纖損傷及取向，應(yīng)嚴格控制注射壓力與速度。

據(jù)觀察，玻纖增強材料的制品很容易出現(xiàn)熔接痕，影響熔接痕強度的主要因素如下：①相匯融的熔體的相容性;②相匯融處熔體的壓力。雖然相匯融處的熔體的壓力可通過注塑工藝進行有效的調(diào)節(jié);但相匯融材料的相容性受玻纖含量的影響，玻纖含量的高低及玻纖在復(fù)合材料中的分散性是決定因素。這些因素就要在選購材料時進行處理了。

五、總結(jié)

目前已廣泛使用的纖維增強熱塑性材料有增強聚酰胺類、增強聚烯烴類、增強聚苯乙烯類、增強聚甲醛、增強PBT、增強ABS、增強PC等等。熱塑性增強材料的眾多優(yōu)點，促使了應(yīng)用領(lǐng)域的拓展，廣泛應(yīng)用于汽車工業(yè)、電器、電機、紡織配件及特殊用途等。

深圳市科翔模具有限公司是一家專業(yè)的塑膠模具設(shè)計生產(chǎn)工廠,致力于中型汽車模具, 電子產(chǎn)品, 家電類產(chǎn)品, 家用品, 工業(yè)應(yīng)用, 農(nóng)業(yè), 醫(yī)療器械等產(chǎn)品模具設(shè)計開發(fā)及生產(chǎn).長期以來, 我們通過給客戶提供價格低, 質(zhì)量好, 交期準的服務(wù), 贏得了海內(nèi)外客戶的一致好 評?？梢酝ㄟ^我們公司官網(wǎng)（http://www.wuyanzhongguo.com/）查看更多塑膠模具產(chǎn)品、塑膠注塑產(chǎn)品、塑料產(chǎn)品等等一些定制模具開模。更多模具資訊，請關(guān)注‘科翔模具’搜狐號。

標題：玻纖增強材料注塑成型工藝特點研究_深圳科翔模具 網(wǎng)址：http://www.wuyanzhongguo.com/server/show/id/429.html

*本站所有相關(guān)知識僅供大家參考、學(xué)習(xí)之用，部分來源于互聯(lián)網(wǎng)，其版權(quán)均歸原作者及網(wǎng)站所有，如無意侵犯您的權(quán)利，請與小編聯(lián)系，我們將會在第一時間核實，如情況屬實會在3個工作日內(nèi)刪除。 7*24小時免費熱線： 13682521790 13714219339

文章關(guān)鍵詞：注塑模具成型,塑膠注塑,深圳塑膠注塑
